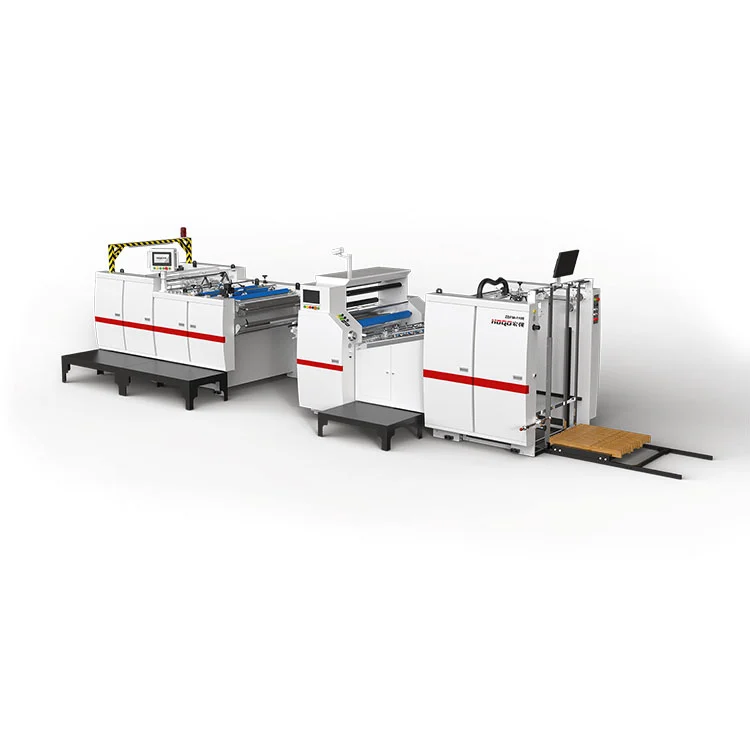

Terminio plėvelės išankstinio dengimo laminavimo mašina

Šiandien siekiant gamybos efektyvumo ir aplinkosaugos standartų tradicinis dengimo procesas, suklijuojant, džiovinant, tapo kliūtimi. Hongqiang, kaip Kinijos plėvelės technologijos novatorius, pristatė aukštos kokybės ZDFM-E terminio plėvelės išankstinio dengimo laminavimo mašiną, sukurtą specialiai iš anksto padengtai (be klijų) plėvelei ir optimizuotai konstrukcijai. Jis atsisako sudėtingų klijavimo ir džiovinimo sistemų ir gali būti dengiamas tik tiksliai šildant ir slėgiu. Dėl to jo struktūra paprastesnė, mažesnės energijos sąnaudos (bendra galia tik 30KW), stabilesnis greitis (20-100 m/min), tinkamas karštam ir karštam slėgiui, greitas gamybos scenarijus.

Siųsti užklausą

Prekės aprašymas

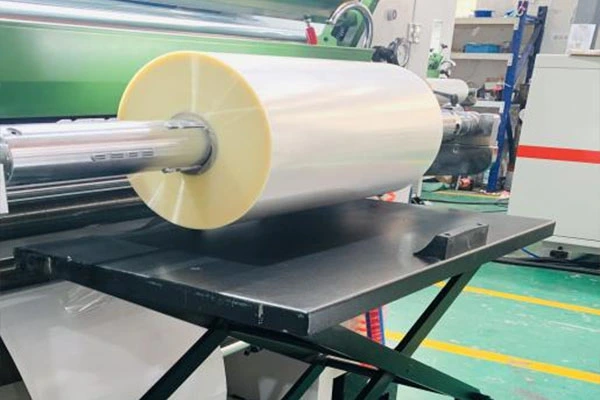

ZDFM-E terminio plėvelės padengimo laminavimo mašina iš Hongqiang sukurta naudoti su iš anksto padengtomis (be klijų) plėvelėmis, todėl nereikia atskirų klijavimo ir džiovinimo įrenginių. Dėl šios supaprastintos konstrukcijos bendras energijos suvartojimas sumažėja iki maždaug 30 kW ir palaikomas nuo 20 iki 100 m/min veikimo greitis, todėl jis tinkamas greitam terminiam laminavimui. Įrenginyje įdiegta patentuota elektromagnetinio šildymo technologija, kuri pasiekia darbinę temperatūrą maždaug per penkias minutes ir, kaip pranešama, sunaudoja maždaug 33 % mažiau energijos nei kai kurios įprastos sistemos, kartu su ketaus rėmu, užtikrinančiu konstrukcijos stabilumą. Supaprastinta konfigūracija gali padėti sumažinti įsigijimo išlaidas, sumažinti priežiūros reikalavimus ir stabiliai veikti, o papildomos funkcijos, pvz., hidraulinės plėvelės sunkvežimiai, padidina patogumą. Atliekant operacijas, kuriose pagrindinis dėmesys skiriamas iš anksto padengtos plėvelės apdorojimui, ši įranga siūlo subalansuotą požiūrį į efektyvumą ir ekonomiškumą.

Produkto parametras (specifikacija)

Modelio pavadinimas	*ZDFM-820820E**	*ZDFM-1100880E**	*ZDFM-11001250E**	*ZDFM-12501450E**	*ZDFM-13501650E**
Maks. popieriaus lapo dydis (W*L)	800mm*820mm	1080*880mm	1080 mm * 1250 mm	1200 mm * 1450 mm	1300 mm * 1650 mm
Min. Popieriaus lapo dydis (W*L)	220 mm * 230 mm	350*280mm	350 mm * 280 mm	350 mm * 280 mm	350 mm * 280 mm
Laminavimo greitis	15–90 m/min (valdomas servo)	20–100 m/min (valdomas servo)	20–100 m/min (valdomas servo)	20–100 m/min (valdomas servo)	20–100 m/min (valdomas servo)
Popieriaus storis	100-550g/㎡	80-550g/㎡	80-550g/㎡	80-550g/㎡	80-550g/㎡
Gamybos galia	15 kW	15 kW	15 kW	15 kW	15 kW
Bendra galia	35 kW	35 kW	35 kW	35 kW	35 kW
Oro padavimas	1000L/min 0,8Mpa	1000L/min 0,8Mpa	1000L/min 0,8Mpa	1000L/min 0,8Mpa	1000L/min 0,8Mpa
Maitinimas	380V 50Hz / 3P4W	380V 50Hz / 3P4W	380V 50Hz / 3P4W	380V 50Hz / 3P4W	380V 50Hz / 3P4W

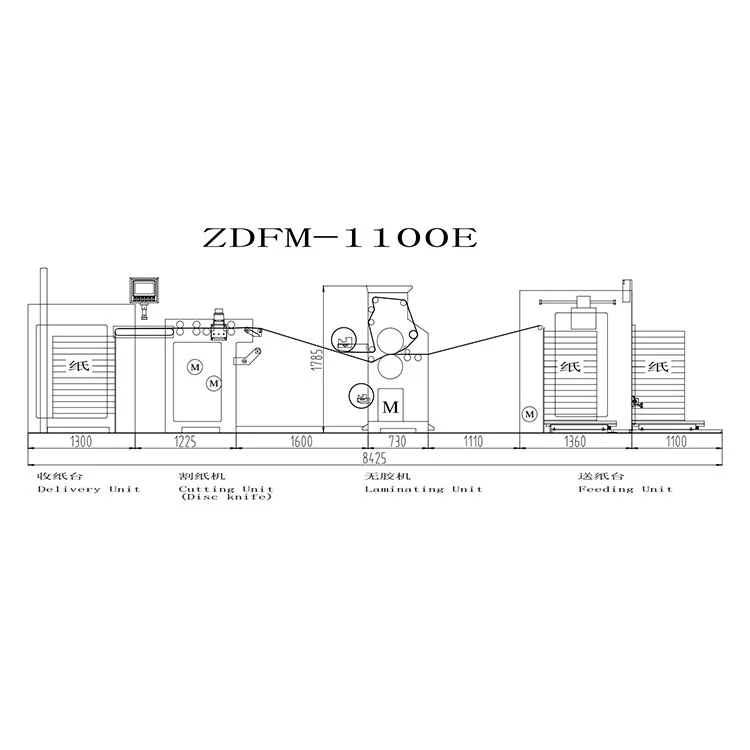

Bendri matmenys (LPA)	7570 mm * 1850 mm * 2000 mm	824521502000mm	990522001800mm	10900mm2300mm2000mm	11900mm2400mm2000mm
Svoris	≈4500 kg	≈5900 kg	≈6100 kg	≈7500 kg	≈8200 kg
Persidengimas Tikslumas	≤+1,5 mm	≤+1,5 mm	≤+1,5 mm	≤+1,5 mm	≤+1,5 mm
Vandens pagrindo plėvelės storis (dažnas)	0,8/1,0/1,2/1,5	0,8/1,0/1,2/1,5	0,8/1,0/1,2/1,5	0,8/1,0/1,2/1,5	0,8/1,0/1,2/1,5
Iš anksto dengiamas klijų plėvelės storis (dažnas)	15-35μm	15-35μm	15-35μm	15-35μm	15-35μm
Nepertraukiamo maitinimo aukštis	1100 mm	1100 mm	1100 mm	1100 mm	1100 mm
Kolektoriaus popieriaus aukštis (įskaitant padėklą)	1250 mm	1250 mm	1250 mm	1250 mm	1250 mm
Konteineris	40 HQ	40 HQ	40 HQ	40 HQ	40 HQ
HS kodas	8439300000	8439300000	8439300000	8439300000	8439300000
Medžiagų suderinamumas	OPP, BOPP plėvelės; popieriniai substratai; kietos pakavimo medžiagos	OPP, BOPP plėvelės; popieriniai substratai; kietos pakavimo medžiagos	OPP, BOPP plėvelės; popieriniai substratai; kietos pakavimo medžiagos	OPP, BOPP plėvelės; popieriniai substratai; kietos pakavimo medžiagos	OPP, BOPP plėvelės; popieriniai substratai; kietos pakavimo medžiagos

Funkcija ir savybės:

1. Nacionalinio standarto laikymasis

Viso diapazono mechaninis dizainas su saugos protokolais ir komponentais, sertifikuotais pagal Kinijos aukštųjų technologijų pramonės standartus.

2. Nepajudinamas stabilumas

Ketaus pagrindinis kompiuteris užtikrina be vibracijos, ypač stabilų veikimą net ir esant dideliems apkrovoms, ilgiau nei 20 metų.

3. Tikslus popieriaus tiekimas

Servo valdoma tiekimo sistema garantuoja sklandų popieriaus transportavimą be strigčių su automatiniu reguliavimu.

4. Smart Alignment technologija

Servo valdomas popieriaus išlygiavimo mechanizmas pasiekia ±1,5 mm padėties nustatymo tikslumą ir nepriekaištingą kraštų suderinimą.

5. Proveržio šildymo sistema (3 zonų segmentuotas elektromagnetinis šildymo volas)

Momentinis įšilimas (pasiekia 100°C per 5 minutes – 6 kartus greičiau nei naudojant įprastus volelius.)
Aukštos pastovios temperatūros tikslumas (išlaiko klijų vienodumą, kad pagerintų laminavimo paviršiaus efektą net ir dideliu greičiu).
Energijos taupymas (Suaktyvina antrąją zoną mažiems formatams ≤720 mm, sumažinant energijos suvartojimą 33 proc.)
Ilgesnis tarnavimo laikas (Tikslingas šildymas sumažina gumos ritinėlių susidėvėjimą, sumažina priežiūros išlaidas.)

6. Sumanūs veikimo režimai

ZDFM-E: pilnas automatizavimas vienu paspaudimu (automatinis padavimas, klijų užtepimas, slėgio siurbimas ir atleidimas, pjovimas ir krovimas).

ZDFM-S: išmanusis kalibravimas (įvesdami lapų dydžius per HMI, 11 servo įrenginių automatiškai pakoreguoja savo pozicijas per 1 minutę).

7. Nulinės prastovos našumas

Nuolatinio plokščių keitimo sistema pašalina prastovos laiką ir padidina našumą 100%.

8. Realaus laiko procesų valdymas

Integruotas galinio vaizdo stebėjimas su IoT ryšiu, skirtas nuotolinei operacijų diagnostikai 24 valandas per parą, 7 dienas per savaitę.

9. Pagrindiniai komponentai iš pasaulio lyderių

Elektros sistemos: „Schneider Electric“ (FR), „Omron“ (JP).

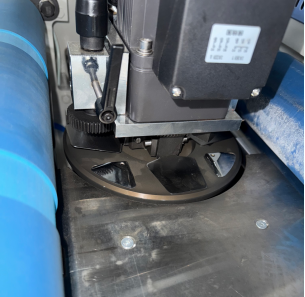

Diskinio peilio įtaisas (standartinis)

1.Diskinis peilisyra įrengtas4 peiliukai, kuris gali iškirpti plėvelęgaminio jungties padėtispateikėsukant diskinio peilio įtaisą.

2.Horizontalus pjovimasgali geriau iškirpti plėvelę bepažeisti popieriaus paviršių, valdomas aatskiras dažnio keitiklis, irgreitis gali būti laisvai pasirenkamassusidoroti su įvairiomis situacijomis.

Šlifavimo rato pjovimo įtaisas (standartinis)

1.Šlifavimo diskų pjaustytuvasefektyviai šlifuojaplėvelės paviršius juosmenyjenepažeidžiant atspausdinto sluoksnio. Jis bendradarbiauja su atšokimo ritinėliais, įgalindamasgreitas medžiagos atskyrimas. Ypatingai tinkaapdorojant slėgiui jautrius klijus (PSA) .

2.Atšokantys ritinėliaipriima apačių sukurtas popieriaus traukimo mechanizmas, kuris naudojagreičio skirtumasįgreitai sulaužytifilmas iratskirti popierių. Tai pasiekia produktąbe uodegos plėvelės ir be ritininės plėvelės.
