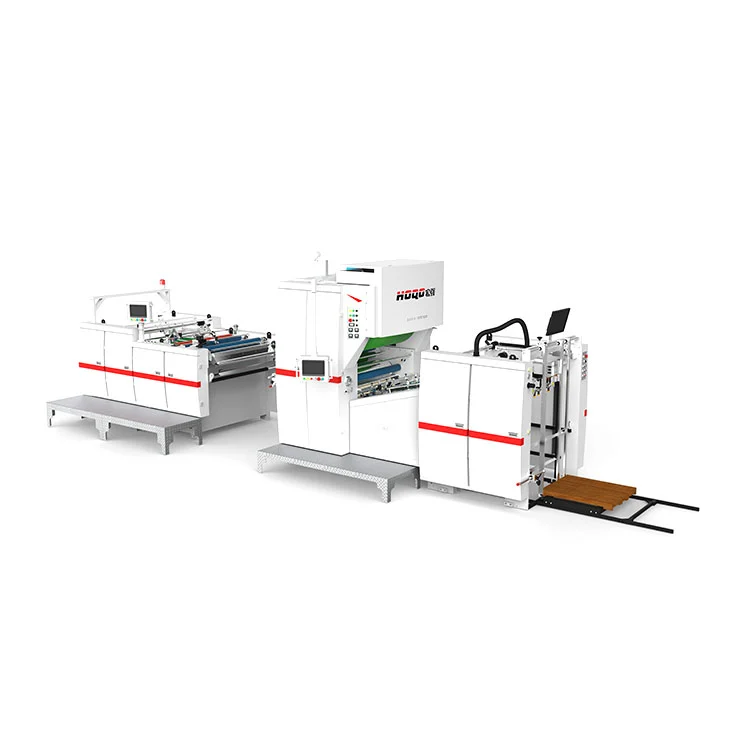

Automatinė vertikalių diskinių peilių laminavimo mašina

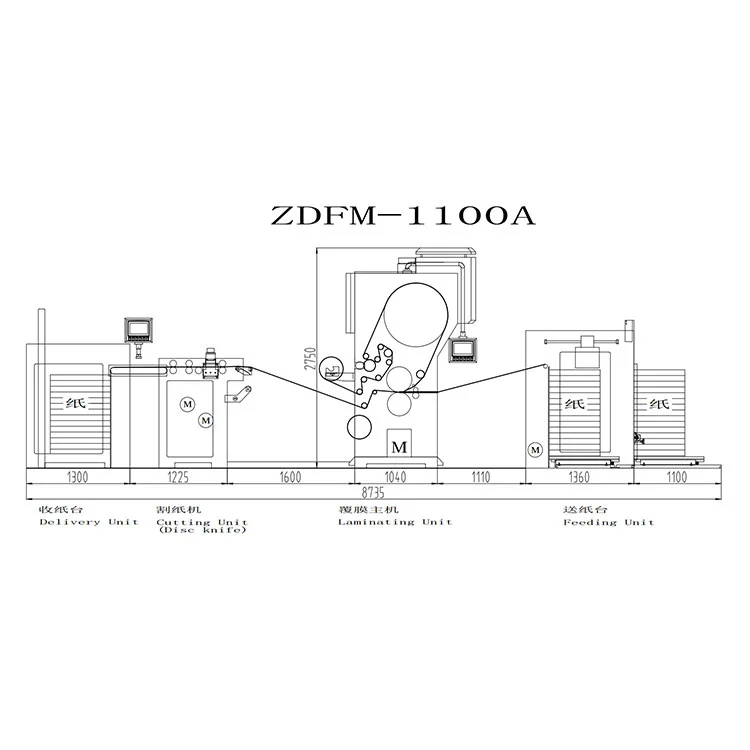

Tiekimas, klijavimas, laminavimas, pjovimas ir krovimas sujungiami automatinio vertikaliojo disko peilio laminavimo mašinos (ZDFM-A) mygtuku valdoma seka. Su dviguba servo pavara ir pasirinkimu dengimo arba išankstinio padengimo režimais, mašina veikia 20–100 m/min greičiu. Keturios funkcinės jo dalys – padavimas, laminavimas, pjaustymas ir pristatymas – yra išdėstytos taip, kad popierius būtų perkeltas nuo įvedimo iki baigto krovimo. Įranga yra suderinama su BOPP ir kitais standartiniais plėvelių tipais, o jos bendra konstrukcija gali pasiūlyti subalansuotą požiūrį, kad būtų užtikrinta nuosekli laminavimo produkcija. Šį modelį galima įsigyti iš Hongqiang kaip laminavimo mašinų asortimento.

Produkto parametras (specifikacija)

Funkcija ir savybės:

1. Nacionalinio standarto laikymasis

Sukurta mechaninė konfigūracija su saugos sistemomis, sertifikuota pagal Kinijos aukštųjų technologijų pramonės standartus.

2. Nepajudinamas stabilumas

Didelio tvirtumo ketaus rėmas yra žemo rezonanso platforma nuolatinėms didelėms apkrovoms, kurios eksploatavimo laikas viršija 20 metų.

3. Tikslus popieriaus tiekimas

Tikslus tiektuvas su servo valdymu užtikrina strigčiai atsparios spausdinimo medžiagos transportavimą per prisitaikantį savaiminį reguliavimą.

4. Smart Alignment technologija

Servo padėties išlygiavimas užtikrina ±1,5 mm registravimo patikimumą ir nuoseklų kraštų apdailą.

5. Šildymo šerdis – 3 zonų segmentuotas elektromagnetinis volas

• Pagreitintas įkaitimas: 100°C pasiekia maždaug per 5 minutes – gerokai pranoksta tradicinių ritinėlių našumą.

• Terminis konsistencija: išlaiko tolygų klijų užtepimą, kad pagerintų laminavimo paviršiaus kokybę dideliu greičiu.

• „Power-Smart“ valdymas: ≤720 mm pločio atveju veikia tik 2 zona, sumažinant galią apie 33%.

• Susidėvėjimo mažinimas: sutelkti šildymo modeliai padeda išsaugoti guminio ritinėlio vientisumą ir sumažinti aptarnavimo dažnumą.

6. Sumanūs veikimo režimai

ZDFM-A: visiškai automatizuota darbo eiga, apimanti padavimą, klijavimą, laminavimą, slėgio siurbimą ir atleidimą, pjovimą ir krovimą.

ZDFM-S: Pagalbinis parametrų nustatymas – įveskite lapų dydžius HMI ir 14 servo vienetų savaime susireguliuos maždaug per 1 minutę.

7. Nulinis prastovos našumas

Nuolatinis plokščių keitimo mechanizmas sumažina prastovos laiką ir gali žymiai padidinti pralaidumą.

8. Realaus laiko procesų valdymas

Integruota galinio vaizdo kamera ir IoT ryšys leidžia bet kuriuo metu atlikti nuotolinę diagnostiką.

9. Pagrindiniai komponentai iš pasaulio lyderių

Elektros sistemos: Schneider Electric (FR), Omron (JP).

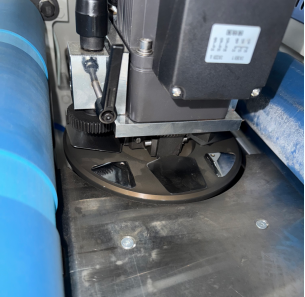

Diskinio peilio įtaisas (standartinis)

1.Diskinis peilisyra įrengtas4 peiliukai, kuris gali iškirpti plėvelęprodukto jungties padėtispateikėsukant diskinio peilio įtaisą.

2.Horizontalus pjovimasgali geriau iškirpti plėvelę bepažeisti popieriaus paviršių, valdomas aatskiras dažnio keitiklis, irgreitis gali būti laisvai pasirenkamas susidoroti su įvairiomis situacijomis.

Šlifavimo rato pjovimo įtaisas (standartinis)

1šlifavimo diskų pjaustytuvasefektyviai šlifuojaplėvelės paviršius juosmenyjenepažeidžiant atspausdinto sluoksnio. Jis bendradarbiauja su atšokimo ritinėliais, įgalindamasrapid medžiagos atskyrimas. ‌Ypač tinkamas slėgiui jautrių klijų (PSA) apdorojimui.

2atšokantys volaipriima apačių sukurtas popieriaus traukimo mechanizmas, kuris naudojagreičio skirtumasįgreitai sulaužytiplėvelę ir atskirkite popierių. Tai pasiekia produktąbe uodegos plėvelės ir be ritininės plėvelės.

DUK

1 klausimas: kokie yra du laminavimo režimai ir kaip iš jų pasirinkti?

A1: Mašina palaiko dengimo režimą (vandens pagrindo klijai užtepami ir išdžiovinami) ir išankstinio dengimo režimą (iš anksto suklijuota plėvelė, tik šiluma). Jūsų pasirinkimas priklauso nuo plėvelės prieinamumo ir galutinės medžiagos kainos – automatinė vertikalių diskų laminavimo mašina lanksčiai tvarko abu.

2 klausimas: kuo skiriasi A modelio ir S modelio veikimas?

A2: A-modelis siūlo automatizavimą vienu paspaudimu tiekimui, klijavimui, presavimui, pjaustymui ir krovimui. S modelis naudoja HMI įvesties lapo dydį, kad automatiškai sukalibruotų medžiagos padavimo vietą per mažiau nei 1 minutę. Automatinė vertikalių diskų peilių laminavimo mašina suteikia abi galimybes, kad atitiktų skirtingus įgūdžių lygius.

3 klausimas: kaip 3 zonų elektromagnetinis šildymo volas taupo energiją?

A3: ≤720 mm lakštams suaktyvinama tik vidurinė zona, o dvi šoninės zonos išsijungia. Tai gali sumažinti energijos sąnaudas iki 60%, palyginti su visos zonos šildymu, nepakenkiant laminavimo kokybei.

4 klausimas: kaip nenutrūkstamo plokščių keitimo sistema pagerina produktyvumą?

A4: Dviejų dėklų krovimo sistema persijungia automatiškai, kai pagrindinis dėklas yra pilnas, todėl įrenginys gali veikti nenutrūkstamai. Tai padeda išlaikyti pralaidumą ilgų važiavimų metu.

5 klausimas: kodėl ketaus pagrindinis kompiuteris naudingas ilgalaikiam naudojimui?

A5: ketaus konstrukcija sumažina vibraciją ir išlaiko stabilumą dideliu greičiu net esant didelėms apkrovoms. Automatinė vertikalių diskinių peilių laminavimo mašina yra ilgalaikė investicija.
